Descrição

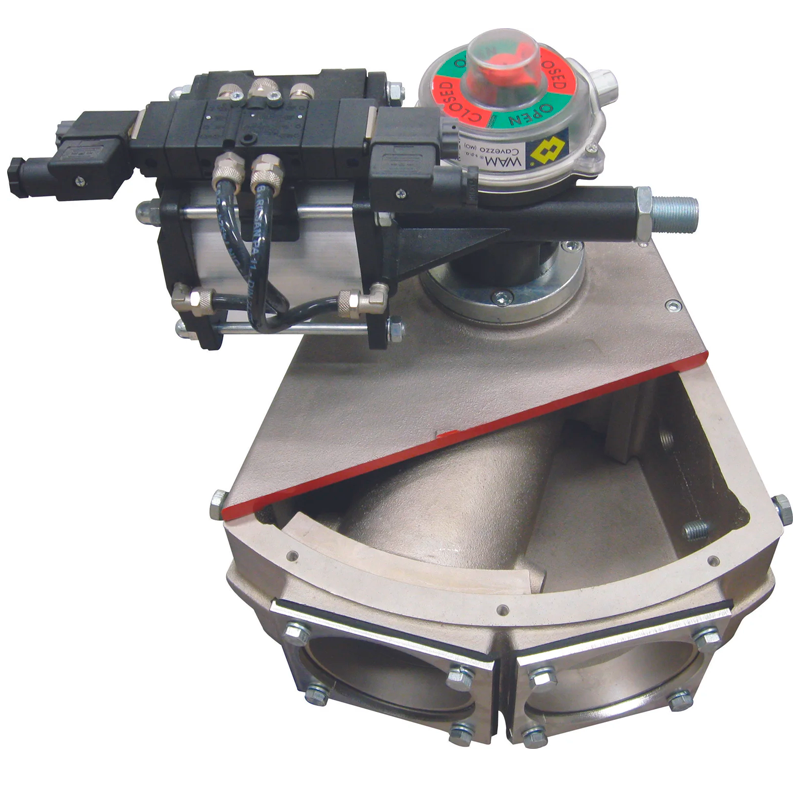

A Válvula Desviadora VAD direciona o fluxo de materiais em sistemas de transporte por meio de uma aleta interna que seleciona um dos dutos. A carcaça em alumínio e as opções de tratamento superficial permitem adaptar o equipamento a diferentes materiais e condições de operação. Sua função é redirecionar o produto entre caminhos distintos, atendendo linhas que precisam alternar destinos sem perder o controle do fluxo.
O que é e para que serve
Válvulas desviadoras são usadas quando uma linha precisa direcionar o material para destinos diferentes. Em sistemas pneumáticos ou por gravidade, o foco está em desviar o fluxo com vedação adequada e mínima interferência no transporte.
Aplicações industriais
É aplicado em linhas que precisam alternar o destino do material entre duas ou mais rotas de processo. O catálogo técnico da linha também destaca as seguintes aplicações:
As Válvulas Diversoras tipo VAD são adequadas para uso em linhas de transporte pneumático para movimentação de qualquer tipo de material em pó ou granulado. Através da ativação do atuador, a direção do fluxo de material é alterada. As válvulas desviadoras do tipo VAD garantem perda mínima de pressão e operação livre de contaminação e à prova de pressão.
Características e diferenciais técnicos
Principais características técnicas da linha:
Invólucro em liga de alumínio fundido Vários atuadores em diferentes tensões Versões em alumínio fundido ou niquelado disponíveis Temperatura operacional: -20 ~ 80 °C (-4 ~ 180 °F) Pressão operacional: máx. 2,5 bar (36 psi)
Benefícios para o processo
Uma válvula desviadora bem especificada ajuda a reduzir perdas na mudança de rota, manter o fluxo previsível e simplificar a distribuição do material entre diferentes destinos. Entre os pontos técnicos já associados a esta linha estão:
Design leve Dimensões gerais compactas Fácil de instalar De fácil manutenção
Como escolher e especificar
Considere diâmetro dos dutos, pressão positiva ou negativa, velocidade do transporte, abrasividade, temperatura, ângulo de desvio, frequência de comutação e nível de vedação. Em transporte pneumático, pequenas diferenças de geometria podem influenciar perda de carga e desgaste.
Opções e configurações disponíveis
Atuador pneumático Acionamento giratório elétrico Alavanca para atuador manual
