Descrição

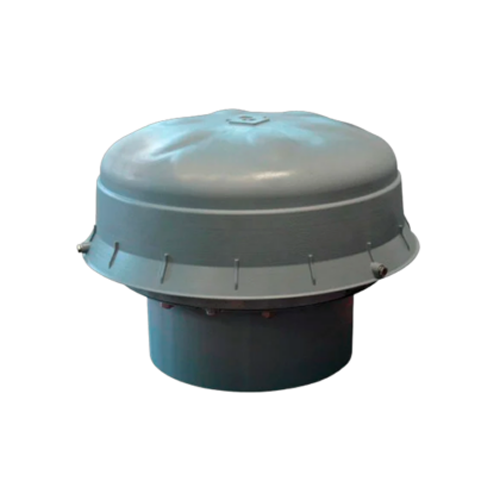

A Válvula de Alívio de Pressão VCP-D protege silos contra sobrepressão e pressão negativa por meio de um conjunto mecânico com componentes em aço e polímero. É indicada para aumentar a segurança durante enchimento pneumático, descarga e variações de pressão no recipiente. O equipamento integra a estratégia de segurança do silo, atuando quando a pressão interna ultrapassa as condições previstas de operação.
O que é e para que serve
A proteção contra sobrepressão e pressão negativa é parte crítica da segurança de silos. Válvulas de alívio atuam como dispositivos mecânicos de proteção quando a pressão interna sai da faixa prevista durante enchimento ou descarga.
Aplicações industriais
É destinado à proteção de silos e recipientes sujeitos a variações de pressão durante enchimento e descarga. O catálogo técnico da linha também destaca as seguintes aplicações:
As molas helicoidais mantêm as tampas das válvulas fechadas quando o valor da pressão permanece dentro dos limites predefinidos. As três hastes de mola externas mantêm a tampa externa em forma de anel firmemente fechada, desde que a força gerada pela pressão dentro do silo não supere a força da mola. Quando a pressão exceder o valor predefinido, a tampa é empurrada para cima e a pressão pode escapar. A tampa menor cobre a abertura circular central da tampa externa por baixo. Ele é mantido no meio por uma única haste de mola e pressionado na tampa externa pela pressão normal do ar dentro do silo. Em caso de pressão de sucção a mola é comprimida e permite que a tampa caia. O ar que entra no silo vindo de fora garante um rápido equilíbrio da pressão e empurra a tampa central de volta para a posição "fechada".
Características e diferenciais técnicos
Principais características técnicas da linha:
Vazão: até 6.000 m3/h (3.531 cfm) Aço carbono pintado Capa protetora de polímero contra intempéries Configuração mecânica para sensor de sinalização indutiva Predefinido para pressão negativa máxima de -0,005 bar (-0,07 psi) e sobrepressão máxima de 0,05 bar (0,72 psi).
Benefícios para o processo
O principal benefício é adicionar uma camada mecânica de proteção ao silo, ajudando a limitar consequências de condições anormais de pressão quando integrada a um sistema de segurança adequado. Entre os pontos técnicos já associados a esta linha estão:
Design leve e dimensões gerais reduzidas para um manuseio extremamente confortável Fácil de ajustar Manutenção rápida.
Como escolher e especificar
A definição da válvula de alívio depende do volume do silo, sistema de enchimento, pressão admissível, vazão de ar, condições de descarga, material armazenado e estratégia de segurança. O dispositivo deve ser integrado ao conjunto de proteção e monitoramento do silo.
Opções e configurações disponíveis
Opcionalmente, diferentes configurações disponíveis Escotilha de inspeção Sensores indutivos Rede para pássaros
